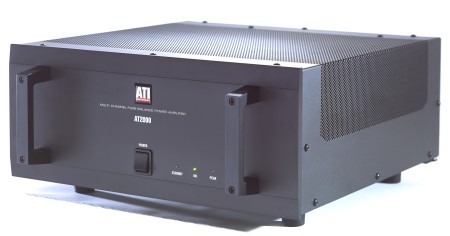

AT2007 多聲道後級擴大機 以下文章取材於普洛文化新視聽雜誌
<<<最佳推薦 >>> 怪獸來了！ ATI AT 2007 文╱陸怡昶 規格： 七聲道功率擴大機 每聲道輸出功率：200瓦（八歐姆負載時）、300瓦（四歐姆負載時） 輸入靈敏度：1.6伏特 頻率響應：5Hz～100kHz（+0,-3dB） 相位：+5～-15度（20Hz～20kHz範圍內） 信號雜音比（A加權）：120dB以上（至全功率輸出） 總諧波失真（THD）：0.03%以下（全功率輸出） 暫態互調失真（IMD）：低於0.03%（250mW～全功率輸出） 負載阻抗：4Ω～16Ω 阻尼因數：大於400（10Hz～400Hz） 電壓增益：單端輸入34dB、平衡輸入28dB 迴轉率：50V/μs 輸入阻抗：28kΩ 電源：120VAC 尺寸：177.8×431.8×419.1mm（高×寬×深） 重量：42.27公斤
參考軟體 Simply Red「Home」（CD） Fourplay（DVD-Audio） Queen 「A Night At The Opera」（DVD-Audio）
現在大部份的玩家都在使用合併式的「AV Center」，使用前後級分體式組合的玩家畢竟還是少數。在電影院中的專業音響系統可以輕易地發出強大的能量、極佳的震撼效果，讓觀眾可以更融入電影的氣氛之中，相對於此，在家庭電影院的系統中使用一體式的AV擴大機，受限於擴大機自身的推力，即使是在家中（較小的空間裡）要展現如同電影院般的高動態並不容易，因此我們往往要求大家選用效率較高的喇叭系統為宜。然而這麼一來，喇叭系統的選擇就受到了限制，不可否認的，現在還有很多的效率不高的喇叭，可以表現出非常好的音質，您如果真的愛上某些中低效率喇叭的聲音，要讓它們充分發揮潛力，現階段也只有用分體式組合才行。說到影響音響系統動態表現的因素，除了喇叭效率、擴大機推力與視聽空間的背景噪音之外，功率放大電路的速度、控制力與訊噪比等性能亦事關重大，因此當我們選擇一部後級擴大機，並不只是主觀地以自己的喜好認定它的音質而已，以上的客觀因素都必須列入評估，否則搭配後的系統表現未必能如您所願。老讀者們大概都知道我對其貌不揚的音響器材反而比較有興趣。既然不能憑著光鮮亮麗的外表當個「偶像派」，就只有憑聲音表現當個「實力派」。本篇的主角ATI AT 2007七聲道後級就是這樣，長相實在很普通，體型雖然不大，淨重卻有42.27公斤，在拆箱的時候差點害我口出惡言。這玩意兒是裝鉛磚嗎？二話不說先取工具把頂板卸下，看看裡面裝的是什麼。
七聲道獨立供電 也難怪ATI AT 2007會這麼重，整部機器的內部被塞得滿滿的，在靠近面板的地方裝了兩個大型環形變壓器，其中一個體積比較大。由於AT 2000系列都是是共用相同的機箱，而AT 2007則是此系列中聲道數最多的一款，因此在機內中後段裝的七聲道電路板剛好將機內空間填滿，每個聲道的電路板除了放大電路之外，還包括了各自獨立的整流、濾波電路。按照一般設計者的分配法則，若要用兩個變壓器供電給七個聲道，一般都是用其中一個變壓器來負責前方三聲道、另一個則是供電給環繞與後環繞聲道（共計四個聲道），但我仔細看了一下接線，AT 2007的作法卻不是如此：體積較大的一個變壓器是給右聲道、右環繞聲道、右後環繞聲道和中央聲道，另一個則是供電給左聲道、左環繞聲道和左後環繞聲道。這樣做不會有左右不對稱的情形嗎？這樣的擔心顯然是多餘的，這兩枚環形變壓器都是ATI自己作的，他們非常要求變壓器的性能，與相同體積的EI變壓器相較，這些環形變壓器的效能高出了40%，能夠提供更大的電流。除此之外，儘管AT 2007的功率模組是四聲道╱三聲道共用兩個環形變壓器，但各聲道所使用環形變壓器的次級圈都是各自獨立的繞組，各聲道的電源電路之間並沒有互相連接，因此在表相上雖然是共用，實際上卻是近似於使用七個獨立變壓器的作法。這麼做的最大目的，就是希望能夠降低聲道之間的串音，以達到提高聲道間分離度的目的，且能在某些聲道在高輸出的狀態下，其他聲道的電源依舊保持良好的安定性。
「Pure Balance」功率放大電路 AT 2007在功率放大電路的部份，仍是採用與AT 3000系列相同的「Pure Balance」結構，電路基板使用的是玻璃纖維╱環氧樹脂雙層電路板。從放大電路的Layout來看，就可以看出本機是採用全平衡放大電路，每一個聲道有兩組功率放大電路：一組作正相放大、另一組則是作反相放大，每個聲道一共用了四對Toshiba 2SA1943/2SC5200功率晶體，正相與反相各用了兩對，這樣的用料照理說以平衡式結構來作，可以做到AT 2007標示功率的兩倍以上，但AT 2007僅標示每聲道輸出功率為200瓦（八歐姆），可以想見是為了讓本機有更高的餘裕、使工作更為穩定。在本機的背板上配備有平衡式與非平衡輸入端子，即使是在非平衡輸入的狀態下，則是以一組放大電路先作分相，把信號分為正相與反相之後，再送進全平衡放大電路，這就是本機非平衡輸入電壓增益較高的原因。一般配備了平衡式輸入的擴大機，有半數以上僅是以第一級的差動電路來對應平衡式輸入，實際上功率放大電路只有一組，只是為了使放大電路擁有對輸入信號的共模雜訊拒斥能力，以提高訊噪比。而AT 2007則不只是為了降低輸入信號的雜訊而已，採用全平衡的放大結構可以讓迴轉率（Slew Rate）提高為兩倍，講得白話一點就是可以讓擴大機的速度倍增；另一個好處則是因為分成正相、反相兩組放大電路的緣故，每一組電路的電壓信號僅為使用單一放大電路結構的四分之一，各位都知道以同一組功率放大電路來說，通常輸出信號越大則失真越大，這就是ATI的「Pure Balance」結構比一般擴大機失真率低的原因，更值得留意的是本機各項關於失真率的規格，幾乎都是標示到「全功率輸出」，換成一般的擴大機，絕對不敢標示這樣的數據。看到這裡，或許有些讀者們會有疑問：如果我用兩個聲道橋接為一個聲道，是不是也有相同的效果呢？理論上是沒有錯，但是實際上還要留意橋接的兩組功率放大電路放大倍率是否相同，要是差異太大，正相與反向信號就會不對稱，原來想作平衡，反而變得更不平衡了。
以往當我把電路看完之後，在試聽前大概就已經可以猜到實際表現的八、九成，這次當我看完了AT 2007的內部結構，我推測本機大概會是一部推力不錯、速度還蠻快的擴大機，然而在實際試聽之下，AT 2007的表現竟遠超過我的預估。
簡直就是一部專業用擴大機 本次試聽我搭配的是先前已經聽得很熟的Wharfedale OPUS系列喇叭 （OPUS 2/OPUS CENTRE/OPUS SURROUND），為了考驗擴大機的推力，我故意不接主動式超低音。另外我還搭配了EAD 8000 PRO（DVD-Audio/Video兼容機）作為訊源，環繞解碼前級呢？省略！我用EAD 8000 PRO的多聲道平衡式輸出「直入」AT 2007。可以這麼接嗎？沒有問題，EAD 8000 PRO的平衡式輸出可以調整總音量（非平衡輸出就不可以），當時我選擇EAD 8000 PRO當訊源就是看上這一點，目的是希望減少一個變數（環繞解碼前級），讓我對AT 2007的聲音表現有更正確的判斷。
在此之前，我已經用過幾部AV擴大機推Wharfedale OPUS系列喇叭，當時已經可以發覺這套喇叭的速度感與解析度較以往的製品改善許多，然而用ATI 2007去推這套喇叭時，整體的性能卻往上大幅提昇，簡直就不像是同一套喇叭發出的聲音，呈現出極高的動態，強、弱音的對比拉大，punch只能用一個「狠」字來形容，低頻結實、清晰而有韌性，中頻與高頻的解析度都有提高。這時整套系統所表現出的能量感已經不像是「家用」系統的表現了，連身體都可以感受到，就像是在現場演唱會中靠近舞臺時的衝擊力道，但音質可要比PA喇叭要細膩多了。有沒有搞錯啊？AT 2007真的只是家用擴大機嗎？這麼俐落的聲音、這麼強的推力根本就像是錄音室用的大功率擴大機嘛！這麼像PRO機的家用擴大機，我在擔任評鑑工作那麼多年還是第一次碰到。
AT 2007最大的魅力就是「力道」，您只要嘗試過一次把音量開大，就會捨不得把聲音關小，它可以完整地將軟體中大大小小的聲音訊號「按照原比例」，毫無保留地丟出來，就算是中高價AV擴大機的功率放大電路（有些標示功率還比它高呢），在這個怪物面前簡直就像是玩具。當本系統初開聲時，我幾乎忘記去留意音質表現如何，而是完全被這套系統龐大氣勢所營造的現場感說服，當我用多聲道的DVD-Audio軟體與二聲道CD片聆聽時，那種心跳加速、血脈賁張的快感，讓我忍不住一直聽下去，而隨著開機的時間加長，AT 2007的音質又有變化，中頻的層次感更為豐富、高頻更有光澤感。而在DVD電影軟體播放時，尤其是戰爭片中的緊張氣氛完全表露無遺，明明這片DVD已經不知道看了多少次，還是讓人不由自主地緊張起來，碰到爆破的場面，突如其來爆發出的高能量還能把人嚇一跳，一直到試聽完畢後我才想起來：對喔！我剛才沒有用到超低音喇叭哩！在整個聆聽的過程中還沒用上超低音當幫手，就能讓我對低頻滿意，AT 2007面板上表示超載的「PEAK」紅燈也都沒有點亮過，真是不簡單！
最佳推薦
|
